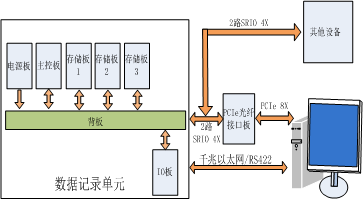

记录设备包括数据记录单元和PCIE光纤接口板卡两个组成部分。数据记录单元由电源板、IO板、主控板、3个存储板和背板组成，PCIE光纤接口板卡通过2个4X SRIO读出记录单元的数据，转换成符合PCIE 2.0协议数据包，最终通过8X的PCIE接口将数据上传至计算机并存盘，如图所示。

2、技术指标
(1)记录内容：辅助数据和回波 I/Q 数据（2 对或4 对）；
(2)记录容量：≥24TByte（标称值）；
(3)数据输入接口：2路4X SRIO光纤接口（3.125Gbps）；
(4)数据回放接口：2路4X SRIO光纤接口（3.125Gbps）；
(5)持续记录速度：1路4X SRIO≥  1GByte/s；
(6)2路4X SRIO≥  2GByte/s；
(7)1 路4X 光纤对应的数据录取通道数：4路（2对IQ）；
(8)地面回放速度：≥  1GByte/s；
(9)数据记录误码率：≤10*e-18；
(10)同步触发：记录模式下通过RS422/网口发开始记录、停止记录指令；
回放模式下通过RS422/网口或外部触发信号启动数据回放。
